[投影之窗消息]
不知道上期給大家普及的關于靜電危害的消息有沒有幫助到大家？這期小編將第一次帶領大家走進CREATOR快捷研發中心，去看看他們是如何把關產品靜電測試環節的。大家都已經了解到了靜電放電對電子器件和產品可能造成的眾多危害，那么，關于產品抗靜電性能的要求必定是CREATOR快捷把控產品質量的重要環節。
據品質部的同事介紹，CREATOR快捷的產品無論是研發中的新產品還是研發成功并開始生產的產品，每個產品都必須要經受N次的靜電洗禮才能有機會進行下一步的檢測或者是貼上合格標簽出廠。
,
,
小編不由聯想到人體能承受的安全電壓是36V，咱們的設備要承受幾千伏的高壓這么多次，只有成功經受住考驗不受損傷的產品才能拿到下一步進行高溫測試以及其他方面測試的通行證。太厲害了是不是？
.
這次小編到訪，我們的測試工程師搭建了會議系統的發言單元給我們做演示試驗，馬上來圖來真相。8kV的靜電放電，接觸式、非接觸式的測試次數都早已超過了20次，發言單元的音效卻依舊如初，完全不受影響。
.

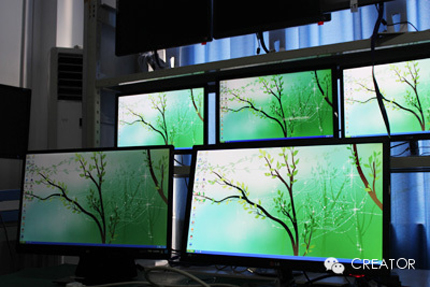

最后，他們還耐心地給我們做了矩陣切換器的靜電放電（ESD）測試，搭建好一整套系統后我們可以從顯示器上看到傳輸端傳來的監控信號、DVD信號、PC機信號。對矩陣進行靜電放電測試，同時我們觀察顯示端的變化，主要看有無卡屏、死機等情況，進而判斷是否有正常輸出。
.
整個體驗過程和研發部給小編的感覺就是高大上和科技感,真是大開眼界了。同時小編也對品質部的同事們生出深深的敬佩之心，感謝你們！是你們的嚴肅和認真鑄就了CREATOR快捷產品的品質。
.
 |
|
.
那么靜電測試環節到底是多么嚴苛，跟小編一起去現場了解一下吧！
.

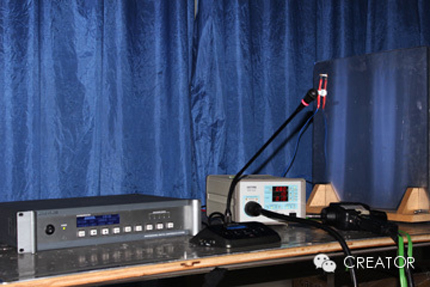

傳說中那個嚴酷的主考官就是我們下圖看到的靜電放電（ESD）測試裝備了，它主要由靜電放電測試儀、靜電試驗臺、垂直耦合板、水平耦合板、靜電槍組成。靜電測試平臺表面的累累傷痕是我們的測試工程師辛苦勞作的見證。
.
我們測試工程師做靜電測試時主要采取方式有接觸式、非接觸式、水平耦合和垂直耦合四種。顧名思義，接觸式就是靜電槍直接與設備表面接觸放電。每個設備都要依次做2kV/4kV/6kV/8kV的靜電測試，且每個電壓值放電測試次數不少于20次。而非接觸式測試，靜電槍則不直接接觸設備，靜電通過空氣傳播給設備，每個設備都要依次做2kV/4kV/8kV/15kV的靜電測試，同樣，每個電壓值放電測試次數不少于20次。水平耦合和垂直耦合放電測試則需要用到耦合板。
.
|
