我們常說的高清視頻是指分辨率在1280*720以上的信號，我們經常能接觸到的有720P（1280*720逐行），1080i（1920*1080隔行）、1080p（1920*1080逐行）等等。高清視頻信號根據信號格式的不同，又可分為模擬高清（YPbPr、YCrCb、VGA等）和數字高清（SDI、DVI、HDMI等）兩種。
在很多視頻會議系統中已經逐漸接觸到了各種高清設備，比如數字高清攝像機，數字高清會議終端，支持高分辨率的顯示設備等等，但是，有很多時候讓人難受的是空有一個好“頭”和好“尾巴”，中間的傳輸環節和圖像處理環節因為不菲的價格讓人望而卻步，退而求其次，大家往往采用模擬方式進行傳輸和處理，但數字高清信號經過一系列的模數轉換和長距離傳輸后，畫面的質感會有明顯的下降，那么有沒有一個折中的辦法呢？既能享受到高清晰的畫面又能把成本控制在可接受范圍內。
近日，在某總部的工程中，根據其現場情況，成功的運用了模擬高清與數字高清混合應用的方案，達到了令人滿意的效果！
此工程是一個3*6的拼屏系統。信號源有19個攝像頭出來的高清信號，18個電腦VGA信號和1個高清視訊終端出來的信號組成，中間有3臺矩陣（1臺HDMI數字矩陣，1臺RGB矩陣，1臺YPbPr矩陣）對信號進行集中管理，另外還有一臺用于拼屏處理的圖像處理器。

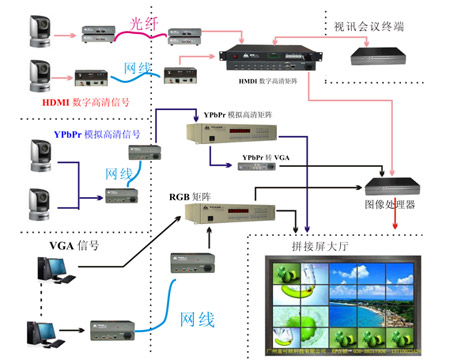

簡圖如下：
|
 |
1、在19個高清攝像頭中選擇了6個比較重要的，利用HMDI信號（1920*1080P）格式進行傳輸，信號傳輸給控制室的HDMI矩陣（8進8出矩陣切換器）,輸出的6路傳輸給拼接屏圖像處理器的DVI輸入接口。
2、余下的13個高清攝像頭出來的信號，采用YPbPr信號（模擬高清信號，1920*1080P）格式進行傳輸，信號傳輸給控制室的YPbPr矩陣（16進24出矩陣切換器）。24路輸出中選擇18個直接給顯示單元，在余下的輸出中選擇4路給轉換器（YPbPr轉VGA轉換器），轉換器的輸出接拼屏的圖像處理器。
3、18個電腦輸出的VGA信號傳輸給控制室的RGB矩陣（24進24出矩陣切換器）。24路輸出中選擇18個直接給顯示單元，在余下的輸出中選擇4路給接拼屏的圖像處理器。
4、視頻會議終端出來的高清信號直接傳輸給控制室的HDMI矩陣，通過矩陣對數字高清信號進行統一的管理。本地的信號有需要通過視訊會議終端傳輸?shù)疆惖氐模苯舆x擇相應的信號接入視頻會議終端的輸入口即可。
5、根據信號的傳輸特性，傳輸距離的不同，不同的信號分別采用相應的長距離傳輸方案。HDMI信號采用了兩種方式進行傳輸，光纖傳輸（距離在50米---400米）和網線傳輸（15米---50米）。YPbPr信號的統一采用了網線傳輸?shù)姆绞剑?0米---300米）。VGA信號的傳輸也采用了兩種方式，用RG59/5的電纜直接傳輸（40米內）和網線傳輸方式（300米內）。
此方案根據用戶的需求，把高清視頻信號靈活的區分為“重要”與“非重要”兩種情況，相對重要的高清信號采用數字高清方式進行傳輸和處理，非重要高清信號采用模擬高清方式進行傳輸和處理，在滿足了客戶需求的同時也適當?shù)膲嚎s工程費用。目前此工程已投入使用，以細膩的的畫質和簡單的控制方式贏得了客戶的肯定與好評！
|
