| CTL-A多媒體集中控制系統由以CTL-A集中控制主機為核心，配以繼電器模塊、控制軟件或控制鍵盤組成。CTL-A集中控制主機專為多媒體教室和會議室而設計，集信號切換、投影機控制、屏幕控制、紅外學習與控制、RS-232控制等功能于一機，可滿足一個多媒體教室和會議室的基本需求。系統采用模塊化設計，方便擴展。配以功能模塊和矩陣切換器，可構成大型控制系統。 |
|
CTL-A集中控制系統的基本配置如下。
①信號接口
4路視頻/音頻輸入，2路VGA/音頻輸入
1路VGA/音頻輸出，1路視頻/音頻輸出
②控制接口
4路紅外控制輸出
2路RS-232控制輸出
1路投影機電源輸出
1路屏幕控制輸出
1路計算機控制輸入（RS-232）
③紅外學習
內置紅外學習器，可模擬各種遙控器功能。
④控制鍵盤
通過RS-232通信與主機連接。
⑤集中控制軟件
兆科集中控制系統軟件為用戶提供便捷的人機界面，僅用一只鼠標即可控制全部設備。

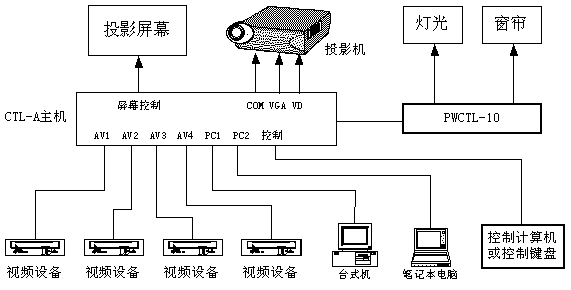

利用CTL-A控制主機為核心，加配一個PWCTL-10繼電器模塊，構成的多媒體教室（會議室）集中控制系統見圖。
|
