在亞特蘭大2004年6月9~11日舉行的Infocomm上，世界領先的光學背投屏幕的制造商，丹麥dnp公司展示了為NEC WT600 和Projection Design F1投影機定制的兩款屏幕。這兩款屏幕都是定位于安裝空間非常受限的會議室 及家庭影院。
Dnp用于NEC WT600的新屏幕是RUCS中的一款專用屏幕。安裝一塊垂直的反射鏡，65"的屏幕僅用300mm--或者說屏幕的五分之一寬。此外，屏幕比漫反射幕亮度均勻性更好--而且從屏幕到觀眾的光輸出增加了五倍。
Dnp也為Projection Design的F1 SXGA 1:1鏡頭投影機設計了一款專用的BB屏幕。該光學背投屏幕支持這種獨特的離軸投影機，這樣可以減少50%的背投深度。通過使用偏離中心的菲涅爾鏡頭，dnp BB PDF1屏幕提供比一般的菲涅爾屏幕更高的亮度和好得多的亮度均勻性。Dnp BB PDF1屏幕尺寸從65"到70"，可選各種比率。
DNP 黑玻珠屏幕BB PDF1用于Projection Design F1投影機
* 光學原理
Dnp BB PDF1屏幕是光學背投屏幕，這也就意味著圖像由放在屏幕背后的投影機產生。
這一款屏幕適用于Projection Design的F1 SXGA離軸投影機(帶1:1鏡頭)。屏幕的后面由一層中心離軸的菲涅爾元素組成，投影光線經過這一層后沿正確的角度、方向通過前面的黑色層。用特殊的菲涅爾透鏡，可得到比傳統的漫反射和一般的菲涅爾屏幕亮度更高和亮度均勻性更好的圖像。黑玻珠層由一層細小的玻璃珠涂在一層黑色材料上組成。投射光線通過這層濾光器，濾出面向觀眾那層幾乎全黑的區域，此黑色區域可吸收幾乎所有的周圍光線。
Dnp BB PDF1 屏幕有三種尺寸：70英寸4:3；67英寸5:4；65英寸16:9制式
* 投射原理
DNP加硬超對比度屏幕用于NEC WT600投影機
* 光學原理
Dnp RUCS WT600屏幕是光學背投屏幕，這也就意味著圖像由放在屏幕背后的投影機產生。
這一款屏幕適用于NEC WT600離軸投影機。這套投影系統獨特之處是細膩高亮度的圖亮與超短的投射距離相結合。
這款屏幕是基于dnp的新技術(TIR- Total Internal Reflection)技術，并依靠?jī)煞N相互結合的光學原理來工作--在每一個鏡頭剖面內折射和反射。由于這兩種原理結合，鏡頭能彎曲投射光線并以正確的角度發送到觀眾--盡管從極偏的角度投射。背面的菲涅爾鏡頭有內置的TIR系統，直接通過屏幕折射投影光線。前層屏幕中面向背面的UCS柱狀透鏡能分布水平光線，加強對比度并減少環境光的影響。
這種dnp 用于NEC WT600的RUCS屏幕有65英寸4:3制式。

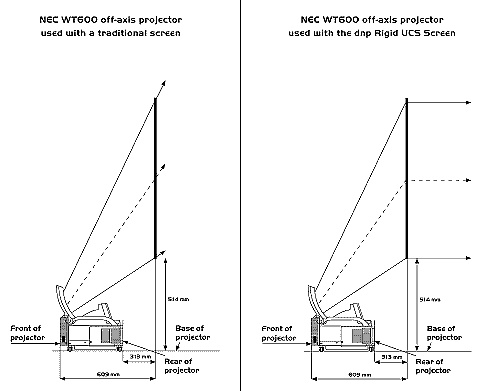

* 投射原理
|
