[投影之窗消息]
談到排氣風扇，可能大家首先想到的是熟悉的家用排氣風扇，以及時常見到的在大型工廠、醫院、飯店用的各種排氣風扇，它是一種能使室內外空氣交換的一類空氣調節電器，在悶熱潮濕的季節，使用排氣風扇，可以除去室內的污濁空氣，調節溫度、濕度和感覺效果。除此之外，排氣風扇還應用在我們日常生活的每一個角落里，只要細心觀察，你會發現無論是大到飛機、船舶，還是小到迷你投影機，都有應用。
在一向備受關注的投影機散熱問題上，排氣風扇具有舉足輕重的地位，它能夠冷卻投影機的器件，進而將冷卻器件后的高溫度空氣排出投影機外部，對投影機進行有效的散熱，延長投影機的使用壽命。但是，傳統排氣風扇只有扇葉邊框附近吸風量比較大，中心位置吸風量不夠，在對部件進行冷卻時，排氣風扇排風量不大，不能對部件進行有效的冷卻，冷卻效率不高，大大限制了排氣風扇的使用。
有沒有什么解決方案可以改善傳統排氣風扇的缺陷，提高冷卻效率？這個未解之謎，引發了全球投影機廠商的研發人員們的都在積極探討、踴躍實驗，最終于2011年8月份被來自中國深圳的雅圖所攻破，并于2012年1月份成功申請了自主知識產權。雅圖用創新性的技術與權威性的法律保護，為這道備受全球所關注的難題，畫上了完美的句號。
雅圖作為全球最大的投影機研發制造廠商，在這十多年的發展過程中，始終注重創新研發投影機技術，在行業內擁有著核心技術和行業地位，受到國外許多同行的尊敬；雅圖更為注重的是保護自主知識產權，擁有專利技術共215項，其中170多項是全球一流關鍵技術發明專利，研發能力處于世界前列，《排氣風扇》專利技術是雅圖眾多實用而獨特的投影機散熱解決方案之一。據雅圖的研發人員介紹道，投影機排氣風扇中心部位的吸風量的多少決定著排氣風扇冷卻效率的高低，而這些因素最終對投影機的成像效果以及使用壽命起到重大的影響，這就是我們決定要研發投影機《排氣風扇》這項專利技術的原因，同時也是《排氣風扇》專利技術所要解決的問題。
該項專利技術富有智慧性、創新性、實用性，整體構造簡單清楚、一目了然，包括有軸套、風扇殼、第一扇葉和第二扇葉。《排氣風扇》專利技術其特征在于，每個扇葉呈弧形，在設置時相較于軸套的徑向傾斜，而且多個第一、第二扇葉等間隔設置在軸套的外周面上，第二扇葉沿軸套徑向的寬度小于第一扇葉的寬度。
|
|

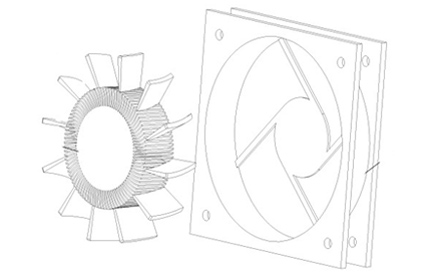

結構分解圖
風扇殼是一個大載體，主要用來裝放軸套、第一扇葉以及第二扇葉。軸套、第一扇葉、第二扇葉沿軸向豎直裝在風扇殼中；第一扇葉上設有多個軸流扇葉，沿著軸套的徑向等間隔設置在軸套的外周面上，用于沿排氣風扇軸向吸入空氣并將空氣沿排氣風扇的軸向吹出，對部件進行冷卻。為了進一步提高排風效果，每個第一扇葉呈弧形，并且在設置時第一扇葉相較于軸套的徑向略微傾斜；第二扇葉設有多個渦流扇葉，沿著軸套的徑向等間隔設置在軸套的外周面上，第二扇葉沿軸套徑向的寬度小于第一扇葉的寬度，用于沿排氣風扇軸向吸入外部冷空氣，再沿徑向離心吹出，送向第一扇葉間隔之間，增大第一扇葉之間的空氣量，從而增大第一扇葉的排氣量和風壓。同樣地，為了進一步提高散熱效果，每個第二扇葉呈弧形，并且在設置時第二扇葉相較于軸套的徑向略微傾斜。
《排氣風扇》專利技術的具體運作原理是，通過將第二扇葉設置在第一扇葉間隔之間并設置在軸套外周，第二扇葉由軸向吸取外部冷空氣并沿徑向將冷空氣吹到第一扇葉間隔中，增大排氣扇葉中心的吸風量及第一扇葉間隔中的空氣量，從而增大第一扇葉的排氣量和風壓，大大提高排氣風扇的冷卻效率，提高了排氣風扇的性能。這一切的運作，都需要將軸套與電機相連，通過電機帶動軸套，從而轉動扇葉，進行冷卻散熱。
一點小小的改變就能推進科學技術的發展，為人類社會的生活帶來更多的便利。正如雅圖研發的投影機《排氣風扇》專利技術，不僅從本質上解決了傳統排氣風扇冷卻率低的問題，改重新設計了排氣風扇的內部構造，為投影機的散熱做了充足而全面的準備，讓投影機用戶在使用的過程中，不僅可以享受到最完美的成像效果，還可以擁有不用擔心投影機散熱問題的愉悅心情。在這十六年間，雅圖始終秉承科技創新，從用戶的使用角度出發，以質量為王，以實現客戶的價值為雅圖重要的發展宗旨。 |
